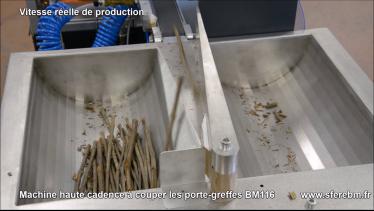

Machine haute cadence pour la coupe des porte-greffes BM116

réf. BM116

La BM116 a reçu le Trophée d'Or INNOVATION VINITECH SIFEL 2016 Catégorie « Techniques culturales ».

Voir les consommables
01

En savoir plus

  • Coupe et tri des porte-greffes en une seule opération entièrement automatisée
  • Rendement et fiabilité par rapport à un traitement manuel
  • Gestion de l’ensemble des opérations et paramétrage depuis écran tactile, notamment :
    • Longueur des porte-greffes
    • Longueur du talonnage
    • Diamètre mini/maxi des porte-greffes (6 à 14 mm)
    • Nombre de porte-greffes à grouper par fagot
    • Statistiques (journée, historique de production...)
    • Données exportables aux formats CSV, XML ou BMP
  • Éjection automatique des rebuts par le côté de la machine
  • Sortie des porte-greffes et réalisation des fagots en bout de machine sur double goulotte, sans arrêt de production
  • Détection des blocages de bois et arrêt automatique
  • Faible niveau sonore (70 dB)
  • Connexion réseau : RJ45 ou USB
  • Matériel conforme aux normes CE
  • Capacités / Performances
Performances nominales
  • 116 porte-greffes par minute (long. 29 cm)
  • 98% de taux de réussite des longueurs effectives traitées (minimum garanti)
  • Moins de 20% de taux de chute garanti et constant

Exemple pour 1 000 mètres de bois brut traités : 800 mètres effectifs traités qui produisent 2 758 porte-greffes soit un minimum garanti de 2 703 porte-greffes conformes en 23 minutes. *

Exemple pour 1 heure de travail effectif : 2 608 mètres de bois brut traités soit 2 086 mètres effectifs traités qui produisent 7 194 porte-greffes soit un minimum garanti de 7 051 conformes. *

* Cet écart de 55 porte-greffes est un écart maximum garanti en-deçà duquel la machine ne peut descendre dans le cas où le bois traité présenterait un nombre de défauts naturels importants. L’utilisation d’un bois sans défauts naturels permettrait d’atteindre des taux de réussite de 100% : soit, pour cet exemple, 2 758 porte-greffes conformes.

Conditions d’obtention des performances
  • Bois conformes (voir ci-dessous)
  • Machine entretenue (voir ci-dessous)
  • Poste de travail agencé
  • Air/comprimé filtré
Capacités de traitement
  • Type de bois : toutes qualités
  • Longueur des porte-greffes : 22 à 42 cm
  • Diamètre : 6 à 14 mm
  • Vitesse nominale : 2 mètres / seconde
  • Précision coupe à longueur et talonnage : +/- 2 mm
Entretien / Maintenance
  • Affutage lame de coupe : à déterminer
  • Nettoyage du système optique : 1 x par heure
  • Soufflage : 1 x par heure
Restrictions / Limites
  • Qualité du bois : bois sec, propre, débouturé et ébourgeonné, récolte de l’année ou bois stocké selon conditions pratiquées par la profession.
  • Des bois non conformes (propreté, humidité, régularité, planéité...) risquent de dégrader les performances de la machine.
  • Les défauts naturels du bois (maladie, grêle...) qui ne génèrent pas de déformation conséquente ou de formes très similaires à un œil ne sont volontairement pas détectés par la machine. De fait, ils ne peuvent pas être interprétés comme une sous-performance. Cette configuration laisse donc la possibilité d’un deuxième tri manuel, au libre choix de l’utilisateur, pour requalifier la conformité des porte-greffes.
02

Caractéristiques

Marque BM Emballage
Référence BM116
Largeur hors tout 905 mm
Longueur hors tout 2 015 mm
Hauteur hors tout 1 290 à 1 390 mm
Poids 300 kg
Hauteur de travail 911 à 1 010 mm
Tension 230 VAC 1Ph + T + N
Fréquence 50 Hz
04

Documents joints

  • Fiche technique BM116 Télécharger (524k)
  • Plaquette BM116 Télécharger (988.77k)

Champs d'application

  • Pépinière viticole

Consommables associés
